多功能表面贴装磁性器件(VSM)

在线询单

VSM-Series

多功能表面贴装磁性器件(VSM)  多功能表面贴装磁性器件(VSM)

VSM系列使用表面贴装封装。我们提供磁性器件，可根据不同的电感，DCR和电流而变化。

元册科技可以提供高效率的生产解决方案和客制化产品。

功能&特点

  • 元册科技是提供产品客制化的制造商，欢迎OEM / ODM。

产品应用

  • 电脑设备。
  • 网路设备。
  • 工业控制。


电气特性@25°C；操作温度-40°C 至85°C

型号 PARALLEL RATINGS SERIES RATINGS TYPE TEST FREQ
(MHz)
INDUCTANCE
(μH)		 CURRENT
(AMP)		 DCR
Ωmax		 INDUCTANCE
(μH)		 CURRENT
(AMP)		 DCR
Ωmax
VSM-1001NL 10 2.500 0.046 40 1.250 0.184 1 1
VSM-2001NL 20 1.600 0.119 80 0.800 0.480
VSM-5001NL 50 1.020 0.217 200 0.510 0.870
VSM-8201NL 82 0.730 0.444 328 0.365 1.780
VSM-1011NL 100 0.730 0.469 400 0.365 1.880
VSM-2011NL 200 0.500 0.810 800 0.250 3.220
VSM-3011NL 300 0.420 0.950 1200 0.210 3.730
VSM-1002NL 10 4.000 0.026 40 2.000 0.150 2 1
VSM-2002NL 20 2.100 0.071 80 0.050 0.300
VSM-5002NL 50 1.350 0.242 200 0.575 0.970
VSM-1012NL 100 0.980 0.332 400 0.475 1.330
VSM-1512NL 150 0.720 0.603 600 0.036 2.420
VSM-2512NL 250 0.600 0.881 1000 0.300 3.530
VSM-3012NL 300 0.550 0.930 1200 0.275 3.750

产品认证

  • SELF-LEADED SMT 电感器(97T)
    SELF-LEADED SMT 电感器(97T)
    97T-Series

    97T系列适用于红外和气相回流焊接，材料符合UL 94V-0等级，频率范围高达1MHz。我们提供各种尺寸和外观的表面贴装电感器。 元册科技可以提供高效率的生产解决方案和客制化产品。 功...

  • 多功能表面贴装磁性器件(VSM)
    多功能表面贴装磁性器件(VSM)
    VSM-Series

    VSM系列使用表面贴装封装。我们提供磁性器件，可根据不同的电感，DCR和电流而变化。 元册科技可以提供高效率的生产解决方案和客制化产品。 功能特点 元册科技是提供产品客制化的...

  • SELF-LEADED SMT共模扼流圈(76T)
    SELF-LEADED SMT共模扼流圈(76T)
    76T-Series

    76T系列是基于阻抗，尺寸和电流的解决方案，介电强度500Vrms。我们可提供不同尺寸和外观的EMI Line过滤器。 元册科技可以提供高效率的生产解决方案和客制化产品。 功能特点 基于阻抗...

  • 表面贴装共模扼流圈(71T/73T/77T/79T)
    表面贴装共模扼流圈(71T/73T/77T/79T)
    71T-73T-77T-79T-Series

    71T/73T/77T/79T系列，共模衰减从100KHz到1GHz，具有减少辐射EMI辐射，滤除共模噪声，降低EMI的特点。我们提供各种尺寸和外观的表面贴装电感器。 元册科技可以提供高效率的生产解决方案...

  • 标准低功耗通用电感器

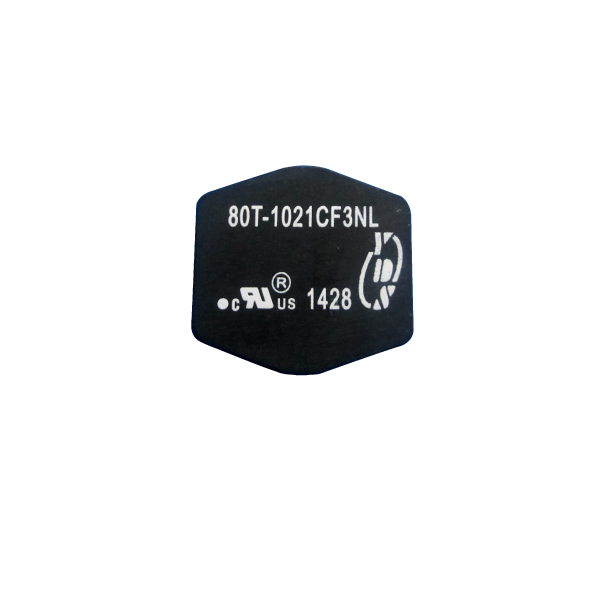

    标准低功耗通用电感器
    80T-81T-Series

    80T/81T系列采用薄型或垂直封装并通过UL 60950-1认证。我们可提供通用电感器，具有高电感稳定性的特性。除了标准产品和样品外，还可接受定制服务以满足各种客户需求。 元册科技可以...

  • 通孔功率电感器

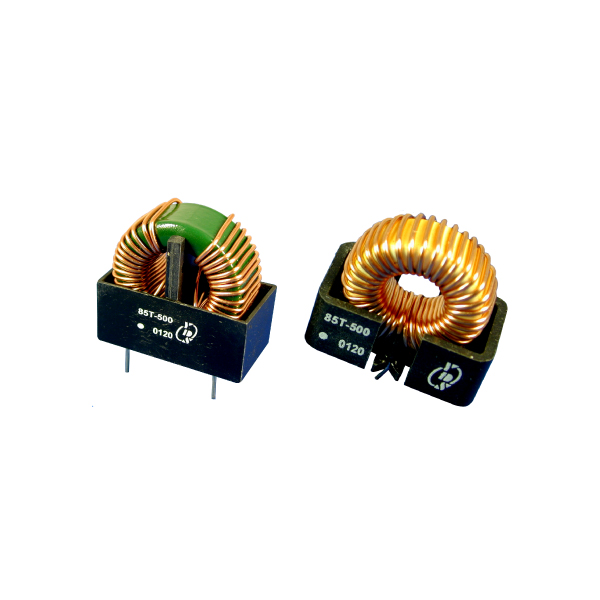

    通孔功率电感器
