3瓦0.5KV隔离电压DIP 直流对直流电源转换器(70D)

在线询单

70D-Series

3瓦0.5KV隔离电压DIP 直流对直流电源转换器(70D)  3瓦0.5KV隔离电压DIP 直流对直流电源转换器(70D)

70D系列是3瓦的直流对直流电源转换器，0.5KV隔离电压，稳压输出类型，使用5 pin DIL封装。操作环境温度从-40°C至+85°C，低杂讯，效率最高65%，有单输出与双输出规格。

元册科技的直流对直流电源转换器产品皆符合RoHS认证，并且可以接受产品客制化，售后提供产品3年保固。

功能&特点

  • 输出功率高达3瓦。
  • 500Vdc 隔离电压。
  • 低杂讯。
  • 稳压输出类型。
  • MTBF:>1,500,000 hrs。
  • 操作环境温度:-40℃ TO +85℃。

产品应用

  • 工业设备。
  • 感应设备。
  • 电子仪器。
  • 无线网络。
  • 电信/数据通信。
  • 测量技术。


除非有特别定义，否则额定输入电压和额定输出电流值一般指在常温25度环境下

型号 输入电压 输出电压 输出电流 效率
Vdc Vdc mA %TYP
70D-05S05RNL 5 5 600 60
70D-05S12RNL 5 12 250 65
70D-05D12RNL 5 ± 12 ± 125 65
70D-12S12RNL 12 12 250 65
70D-12S15RNL 12 15 200 65
70D-12D15RNL 12 ± 15 ± 100 65
70D-24S05RNL 24 5 600 60
70D-24D12RNL 24 ± 12 ± 125 65
70D-24D15RNL 24 ± 15 ± 100 65
70D-48S12RNL 48 12 250 65
70D-48D12RNL 48 ± 12 ± 125 65
70D-48D15RNL 48 ± 15 ± 100 65

输入规格

参数 条件 最小值 标准值 最大值 单位
电压精准度 Vo,Io Nom     ± 10 %
滤波器 Capacitor

输出规格

参数 条件 最小值 标准值 最大值 单位
输出电压精准度       ± 5 %
短路保护 Continuous
线性稳压率 Regulated     ± 0.3 %
负载稳压率 Regulated     ± 0.5 %
涟波杂讯 BW=DC To 20MHz     50 mVp-p
线性稳压率 Unregulated
(For 1% of Vin)		   ± 1.2   %
负载稳压率 Unregulated
(20% To 100% FL)		     ± 10 %
暂态反应设定时间 50% load step change   350   us

通用规格

参数 条件 最小值 标准值 最大值 单位
绝缘阻抗 500Vdc 1000     MΩ
切换频率     20   KHz
操作温度范围   -40   +85 °C
湿度 Non Condensing     95 %
冷却方式 Free air Convection
外壳材质 DAP
重量   55 g
尺寸   33.0 x 33.0 x 10.1 mm

产品认证

  • 1瓦3KV隔离电压DIL直流对直流电源转换器(26D)
    1瓦3KV隔离电压DIL直流对直流电源转换器(26D)
    26D-Series

    26D系列是一款1瓦的非稳压输出类型直流对直流电源转换器，3KV隔离电压，使用14 pin DIL封装。操作环境温度从-40C至+85C，效率最高可达到85%，此产品内部为SMD结构，采用工业标准引脚且不...

  • 1瓦&2瓦6KV隔离电压单输出DIP 直流对直流电源转换器
    1瓦&2瓦6KV隔离电压单输出DIP 直流对直流电源转换器
    18D-Single-Series

    18D单输出系列是一款1瓦~2瓦的直流对直流电源转换器，6KV隔离电压，使用24 pin DIP封装。操作环境温度从-40C至+85C，效率最高可达到85%，非稳压输出类型，内部为SMD结构，采用工业标准引...

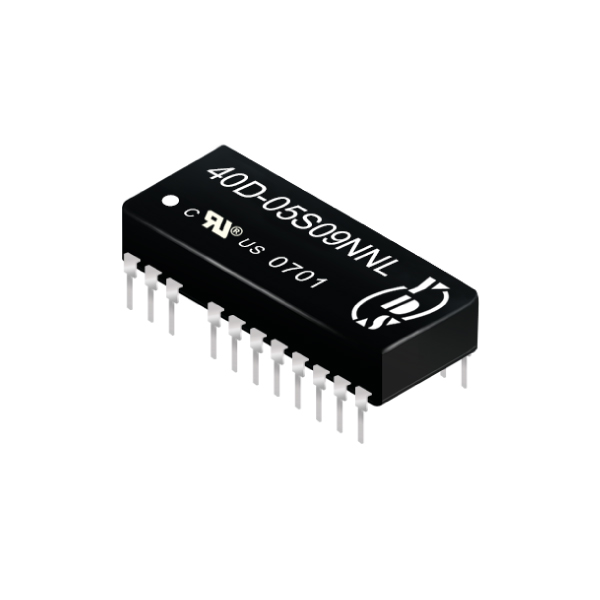

  • 1.8瓦0.5KV隔离电压DIP直流对直流电源转换器(40D)
    1.8瓦0.5KV隔离电压DIP直流对直流电源转换器(40D)
    40D-Series

    40D系列是一款1.8瓦的直流对直流电源转换器，0.5KV隔离电压，使用24 pin DIP封装。操作环境温度从-40C至+85C，效率最高可达到85%，有稳压输出和非稳压输出两种类型，内部为SMD结构，采用...

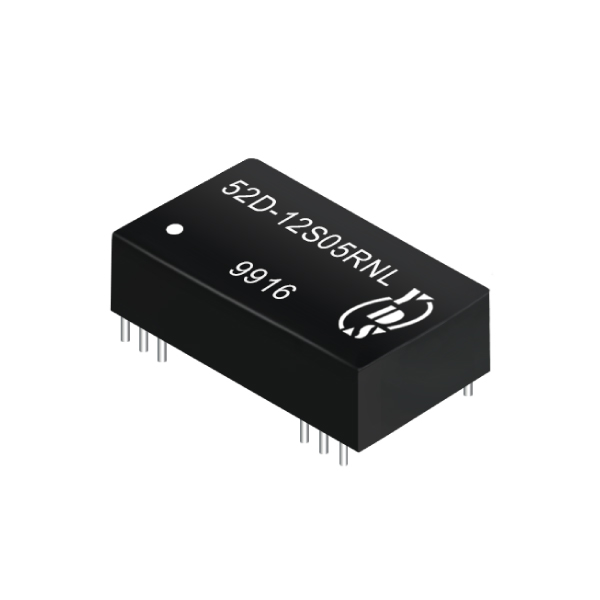

  • 1.8瓦0.5KV隔离电压DIL 直流对直流电源转换器(52D)
    1.8瓦0.5KV隔离电压DIL 直流对直流电源转换器(52D)
    52D-Series

    52D系列是一款1.8瓦的直流对直流电源转换器，有稳压输出和非稳压输出两种类型，0.5KV隔离电压，使用24 pin DIL封装。产品内部为SMD结构。操作环境温度从-40C至+85C，效率最高可达到85%，...

  • 1瓦1KV隔离电压DIL 直流对直流电源转换器(22D)
    1瓦1KV隔离电压DIL 直流对直流电源转换器(22D)
    22D-Series

    22D系列是一款1瓦的直流对直流电源转换器，1KV隔离电压，使用14 pin DIL封装。操作环境温度从-40C至+85C，效率最高可达到85%，非稳压输出类型，内部为SMD结构，采用工业标准引脚且不需外...

  • 6瓦0.5KV隔离电压DIP 直流对直流电源转换器(82D)
    6瓦0.5KV隔离电压DIP 直流对直流电源转换器(82D)
    82D-Series

    82D系列是6瓦的直流对直流电源转换器，0.5KV隔离电压，使用5 pin DIL封装。操作环境温度从-40C至+85C，效率最高65%，稳压输出类型，低杂讯，有单输出与双输出规格。 元册科技的直流对直...

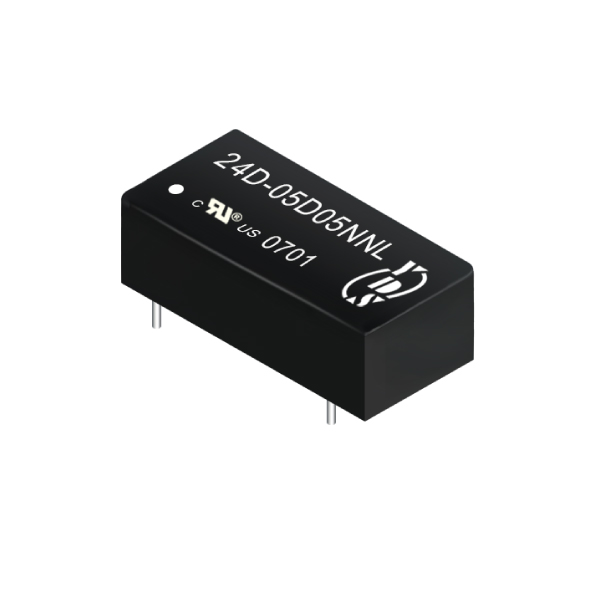

  • 2瓦1KV隔离电压DIL 直流对直流电源转换器(24D)
